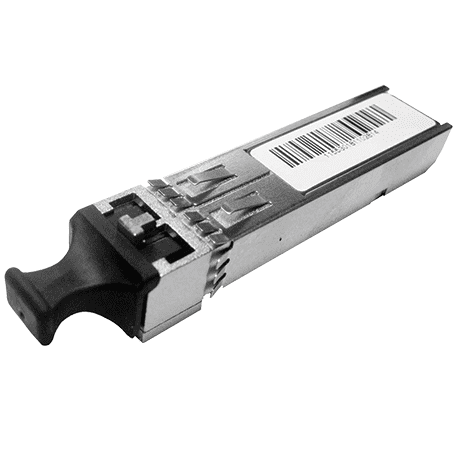

Lynx 12G SDI Dual Optical Transmitter (TT) SFP Module - CWDM capable -10km - 1390 & 1410nm - Fiber L

Eigenschaften:

Der OH-TT-12G-1390-1410-LC von Lynx Technik Inc. ist ein leistungsstarker dualer SDI-Glasfaser-Transmitter im kompakten SFP-Format für die Integration in ausgewählte yellobrik, greenMachine und Series 5000 Produkte. Dieses CWDM-Modul ermöglicht die gleichzeitige optische Übertragung von zwei SDI-Signalen über zwei Glasfaserverbindungen – ideal für professionelle Broadcast- und Videonetzwerke, in denen höchste Signalqualität und Übertragungsstabilität gefragt sind. Mit Unterstützung für 12G-SDI, 6G-SDI, 3G-SDI und HD-SDI überträgt das Modul Datenraten bis zu 11,88 Gbit/s gemäß den Standards SMPTE 2082, 2081, 424M und 292M. Die Auswahl aus 18 Wellenlängen (9 CWDM-Paare) gemäß ITU-T G694.2 ermöglicht flexible und effiziente CWDM-Anwendungen auf einer maximalen Distanz von bis zu 10 km (abhängig von der Glasfaserqualität und Dämpfung). Der Transmitter verfügt über einen LC-Duplex-Anschluss für den Einsatz mit Singlemode-Fasern und ist vollständig hot-swappable – ideal für einfache Upgrades und Wartungen ohne Betriebsunterbrechung. Dank standardisierter MSA-Pinning lässt sich der SFP problemlos in die vorgesehenen LYNX-Geräte einsetzen.

• Dual-Channel optischer SDI-Transmitter für: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI
• Kompatibel mit SMPTE 2082, 2081, 424M, 292M
• CWDM-Unterstützung mit 18 Wellenlängen (9 Paare) gemäß ITU-T G694.2
• Reichweite: bis zu 10 km über Singlemode-Glasfaser**
• LC-Duplex-Anschluss, Singlemode
• Pluggable & hot-swappable – ideal für modulare Systemlösungen
• Kompatibel mit LYNX yellobrik, greenMachine und Series 5000
• RoHS-konform und bleifrei

Hinweis zur Reichweite:

Die genannte Reichweite ist ein Richtwert. Die tatsächlich erreichbare Distanz kann je nach verwendetem Glasfaserkabel und Gesamtdämpfung im Glasfaserlink variieren. Bitte führen Sie vorab eine optische Budgetberechnung durch, um einen zuverlässigen Betrieb sicherzustellen.

Technische Daten:

• Wellenlängenbereich: 1390–1410 nm (CWDM)
• Optische Ausgangsleistung: -2 dBm bis +3 dBm
• Linearer Extinktionsgrad: ≥ 3.5
• Betriebstemperatur: 5 °C bis 40 °C
• Stromversorgung: 3.1–3.5 VDC, Verbrauch 250–300 mA
• Luftfeuchtigkeit (nicht kondensierend): bis 90 %
• Maße: 57 x 13,4 x 12,4 mm
• Gewicht: 50 g
• Anschluss: LC-Duplex (Singlemode), MSA-kompatibel

Lieferumfang:

• 1x Lynx 12G SDI Dual Optical Transmitter (TT) SFP Module - CWDM capable -10km - 1390 & 1410nm - Fiber LC connectors
