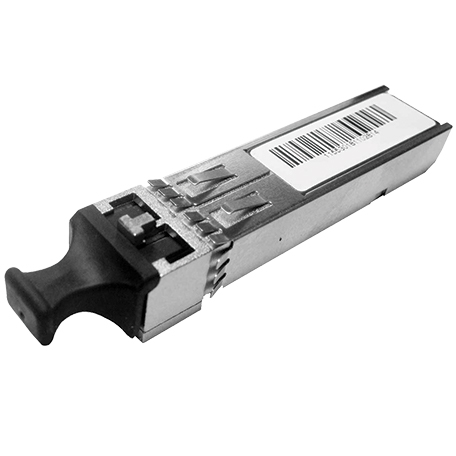

Lynx Optical Gigabit Ethernet Optical Transceiver (TR) SFP Module. (CWDM capable) - 80km * 1470nm -

Eigenschaften:

Der OH-TR-54-1470 ist ein leistungsstarkes, optisches SFP-Transceivermodul für die nahtlose Integration in ausgewählte LYNX Technik yellobrik- und Series 5000-Produkte. Das Modul kombiniert Sender und Empfänger in einem kompakten Formfaktor und ermöglicht so die bidirektionale Umwandlung von elektrischen in optische Datensignale – und umgekehrt – zur effizienten Übertragung über Glasfasernetze. Mit einer Übertragungswellenlänge von 1470 nm und Unterstützung für bis zu 80 km Reichweite ist dieses Modul besonders geeignet für CWDM-basierte Anwendungen. Die Installation erfolgt bequem über den im Hostgerät vorgesehenen SFP-Käfig. Dank Hot-Swap-Funktionalität kann der Transceiver im laufenden Betrieb getauscht oder ergänzt werden – ohne Systemneustart.

• Kompakter optischer Daten-Transceiver (Sender & Empfänger)
• Datenrate von 1.25 Gbps, kompatibel mit SONET OC-24-LR-1
• Feste CWDM-Wellenlänge: 1470 nm
• Empfangswellenlängenbereich: 1260–1620 nm
• Reichweite bis zu 80 km
• Entwickelt für LYNX yellobrik- und Series 5000-Geräte
• Kompatibel mit der greenMachine
• Einfache Integration über SFP-Käfig (plug & play)
• Hot swappable für flexible Systemerweiterung
• RoHS-konform & bleifrei

Hinweis zur Reichweite:

Die genannte Reichweite ist ein Richtwert. Die tatsächlich erreichbare Distanz kann je nach verwendetem Glasfaserkabel und Gesamtdämpfung im Glasfaserlink variieren. Bitte führen Sie vorab eine optische Budgetberechnung durch, um einen zuverlässigen Betrieb sicherzustellen.

Technische Daten:

• Sender (TX):
• Wellenlänge: 1470 nm (±6.5 nm)
• Optische Leistung: –5 dBm bis 0 dBm
• Spektrale Breite: 1 nm (–20 dB)
• Extinktionsverhältnis: 9,0
• Datenrate: 1.25 Gbps
• Empfänger (RX):
• Empfindlichkeit: –23 dBm
• Wellenlängenbereich: 1260–1620 nm
• Übersteuerungsgrenze: –3 dBm
• Signalverlust erkannt ab: –35 dBm
• Deaktivierung der Verlustmeldung: bis max. –24 dBm
• Optisches Hystereseverhalten: 1–4 dB
• Mechanik & Umgebung:
• Abmessungen: 57 × 13,4 × 12,4 mm (ohne Stecker)
• Gewicht: 50 g
• Anschluss: LC Duplex, Singlemode-Faser
• SFP-Spezifikation: MSA-kompatibel
• Betriebstemperatur: 5 °C bis 40 °C
• Stromversorgung: 3,3 V DC / 300 mA
• Luftfeuchtigkeit: bis 90 % (nicht kondensierend)

Lieferumfang:

• 1x Lynx Optical Gigabit Ethernet Optical Transceiver (TR) SFP Module. (CWDM capable) - 80km * 1470nm - Fiber LC connectors
